一、 結構形式：單層鋼板拼裝式電磁屏蔽室
二、 性能指標
磁場              14KHz≥70dB
200KHz≥100dB
平面波       1MHz~300MHz≥100dB
300MHz~1GHz≥100dB
微波          1GHz-10GHz≥80dB
測試方法按國標GB12190-90標準；
本工程設計遵循的相關國家及行業標準規范：
1、國標GB50174-93《電子計算機房設計規范》
2、國標GB30003-93《電子計算機機房施工及驗收規范》
3、國標GBT16-87《建筑內部裝修設計防火規范》
4、國標GB6650-86《計算機機房活動地板技術要求》
5、國標GBJ32-82《電氣裝置安全工程施工及驗收規范》
6、國標GBJ19-87《采暖通風與空氣調節設計規范》
7、YD/T754-95《通訊機房靜電防護通則》
8、GB8702-88《電磁輻射防護規則》
9、GB-12190《高性能屏蔽室屏蔽效能的測量方法》
10、《中華人民共和國計算機信息系統安全保護條例》
電磁屏蔽室簡介
計算機、通信機及電子設備在正常工作時會產生一定強度的電磁波，該電磁波可能會對其它設備產生干擾或被專用設備所接收，以竊取其工作內容。同時，這些電子設備也需要在小于一定強度的電磁環境下保證其正常工作。
屏蔽就是用金屬板體(金屬網)制成六面體，將電磁波限制在一定的空間范圍內使其場的能量從一面傳到另一面受到很大的衰減。
屏蔽室就是利用其屏蔽的原理，用金屬材料制成一個六面體房間，由于金屬板(網)對入射電磁波的吸收損耗、界面反射損耗和板內反射損耗，使其電磁波的能量大大的減弱，而使屏蔽室產生屏蔽作用。
屏蔽室的屏蔽性能以屏蔽效能來進行考量。
S=E0/E1         或S=H0/H1
S——屏蔽效能
E0(H0)——沒有屏蔽體時空間某點的電場強度(磁場強度)
E1(H1)——有屏蔽體時被屏蔽空間在該點的電場強度(磁場強度)
在屏蔽效能的計算與測試中，往往會遇到場強值相差懸殊(可達上千百萬倍的信號)，為了便于計算及表達，通常采用對數單位—分貝(dB)進行度量。定義為
SE=20lg E0/E1
SH=20lg H0/H1
由于屏蔽室內通常有人員和設備在里面工作，因此屏蔽室六面密閉的同時，必需留有人員及設備進出的屏蔽門，良好的通風，室內所需的電源，信號的進出，必備的室內裝修，以確保屏蔽室能正常工作。
因此影響屏蔽室屏蔽效能主要有以下因素：
屏蔽室所用材料
屏蔽材料的接縫處理
屏蔽門
通風窗
屏蔽窗
電源線的濾波處理
信號線的屏蔽處理
(一)  屏蔽殼體：組成屏蔽殼體的內容主要有六面屏蔽材料、材料之間的連接、支撐龍骨。
屏蔽材料：當屏蔽材料采用金屬板時，它的屏蔽效果




                     ：
At=8.68t/δ+20lg{(Z0+Z3)2/4Z0ZS }   分貝
由上述公式可知，當已知金屬板的材料與厚度時，即可計算在不同距離、不同頻率、不同場源的屏蔽效果。
三、內容組成
1、 殼體：六面板體及殼體與地面之間的絕緣處理；
板體是由δ=1.5mm厚的冷軋鋼板經過500T油壓機一次性模壓制成單元模
塊，鍍鋅靜電噴塑后組裝而成；噴塑表面為淡灰色；屏蔽鋼板模塊各縫連接處均
采用2層不銹鋼絲導電襯(增加導電性)進行墊封。同時各縫連接用特制60×25
×4(毫米)的鍍鋅單眼墊片，銅網軟墊片及標準緊固件M8×25毫米鍍鋅六角螺
栓、六角螺母壓緊，確保屏蔽到殼體的性能指標。
這種拼裝式屏蔽室組裝和拆卸工藝性強，利于用戶搬遷和擴建；
殼體外尺寸：      2.7 m ×2.7m× 2.3m
屏蔽室內凈尺寸：  2.4 m ×2.4m× 2.0m
屏蔽室殼體壁板實際安裝圖：

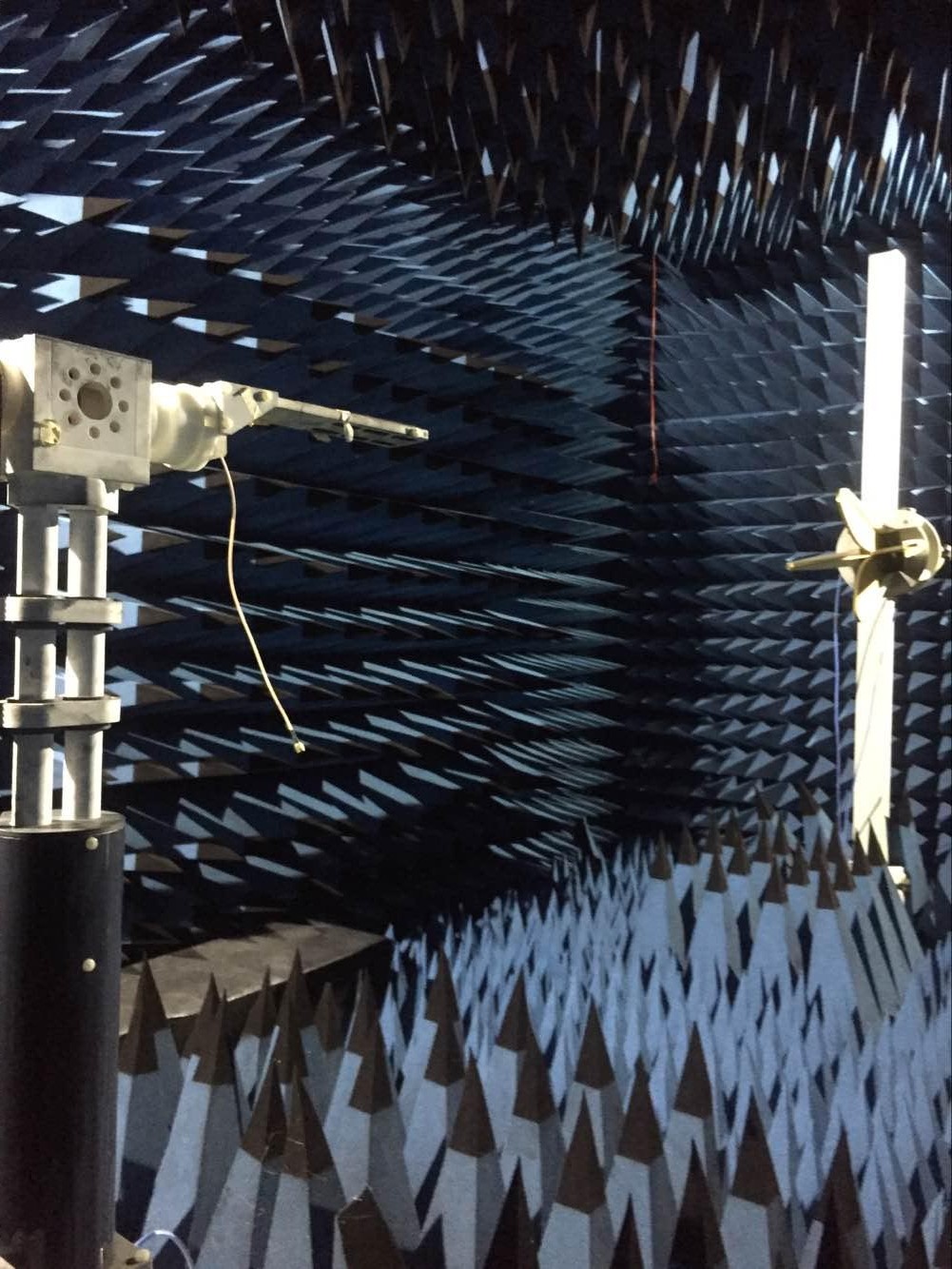

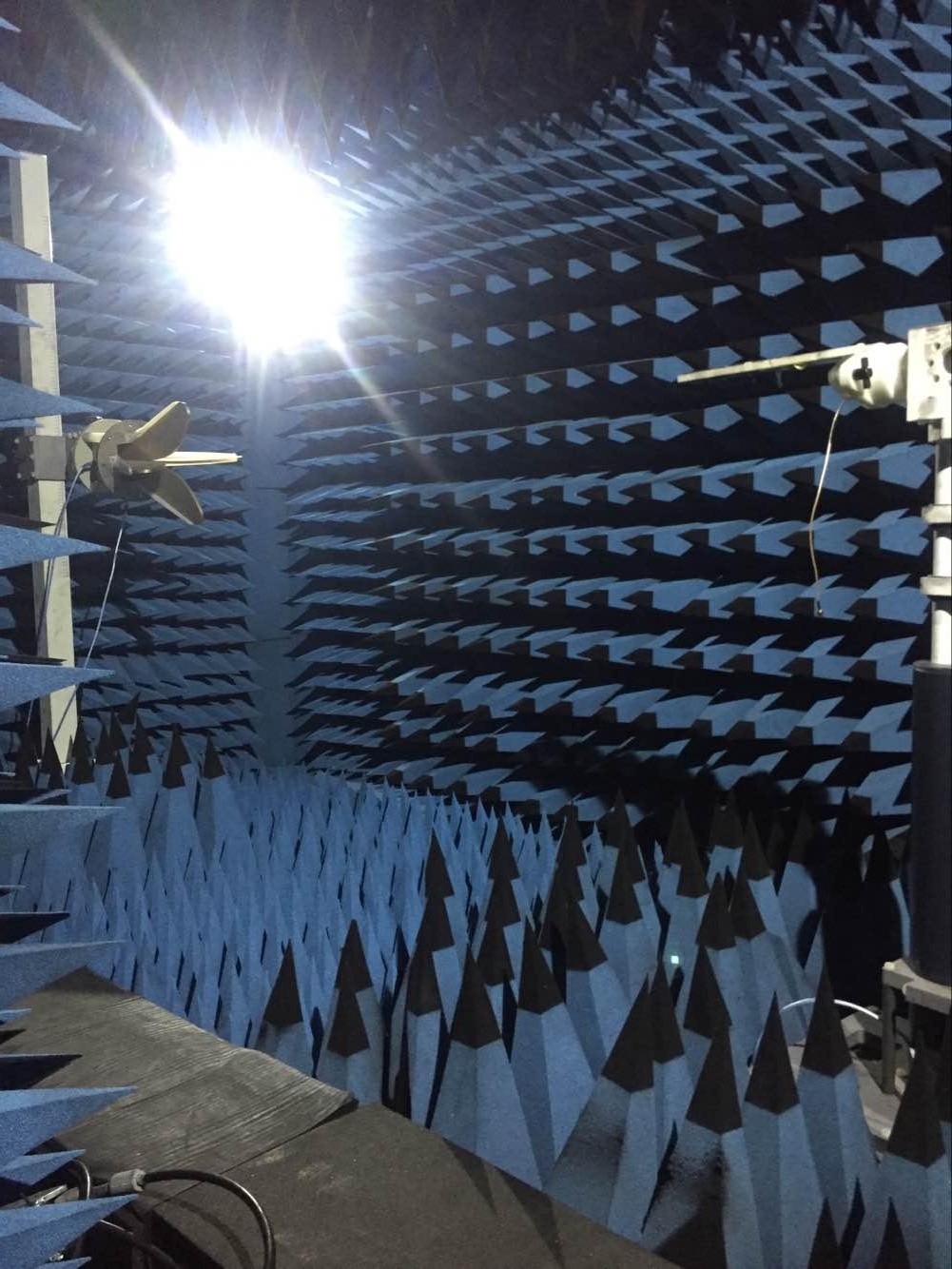

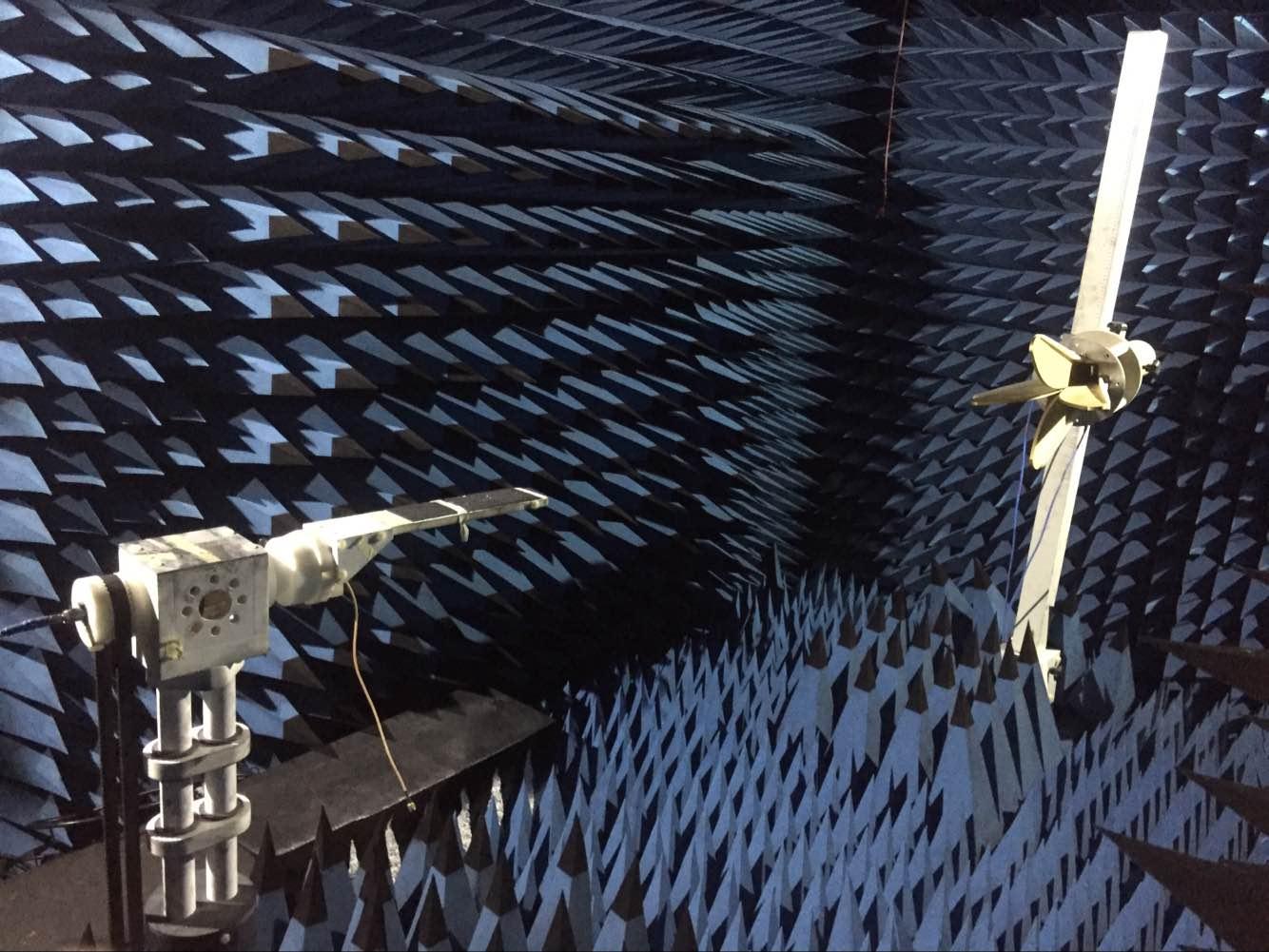

“屏蔽室內部結構效果圖”

2、屏蔽門:手動鎖緊屏蔽門  一扇
門洞尺寸：1.9×0.85(m)
(1)、采用鉸鏈插刀式密閉屏蔽門；
(2)、采用單刀插入式電磁密封技術、復合刀口、可拆卸式優質鈹青銅簧片，維護性好；
(3)、彈性簧片材料為鈹青銅，(Qbe2)，厚度為0.15毫米，必須經過真空熱處理，增加它的導電性、彈性和抗疲勞性。
(4)、門板采用不銹鋼拉絲板包飾。


3、濾波器:
進人屏蔽室的每根電源線均應配置電源濾波器，目前廣泛采用低泄漏電流的電源濾波器，其插入衰減值與屏蔽室效能一致；
所有電源濾波器應集中安裝，濾波器的前端不能有過流保護裝置但可設置過載保護裝置；
電話線進入屏蔽室可采用數據信號濾波器；
電源濾波器220V  50Hz  16A                  一只
(屏蔽室內分路布線 —設備電源及插座、照明、風扇)


4、蜂窩型通風波導窗300×300mm:              二只
通風波導窗進出風口均配置換氣扇；
(1)屏蔽通風窗成截止波導形式，其插入衰減應于屏蔽室指標一致，波導窗由許多個小波導組成的波導束，小波導截面形狀為六角形；
(2)波導片采用真空釬焊新工藝組成整件；




5、室內電氣
總配電箱                      一只
(包括總電路控制及插座、照明分路控制)
白熾燈                        四只
照明開關                      二組
電纜走線及穿管按設計要求
壁插座按用戶要求
室內電器設計、安裝能滿足以下要求：
(1) 屏蔽室供電系統與屏蔽室壁間承受1500VC耐壓試驗；
(2) 電源進線與屏蔽室壁間的絕緣電阻及導線與導




                     線之間的絕緣電阻大于2MΩ
6、室內裝修：(室內裝修材料符合環保要求)
頂：吊頂龍骨 + 微孔鋁板
墻：輕鋼龍骨 + 玻鎂板+ 雙面塑鋁板
地：活動支架 + 全鋼防靜電活動地板
(1) 吊頂
1．吊頂輕鋼龍骨及配件采用國標產品，吊頂面層采用銀白色微孔鋁板(300×300mm)。
2．吊頂面上安裝固定照明燈具、風口及各類管道走線，各系統互不干擾。
3．吊頂上局部可拆卸，便于維修。
4．吊頂龍骨、吊桿間距及排列適中，龍骨平直，吊點布置合理，頂面接合良好。吊頂與高架地板的圖案、分隔模數相協調。
(2)墻面
采用30? 4mm銀白色雙面鋁塑板面層(吉祥鋁塑鋁板)；防火、可擦拭，耐久性好。


(3)地面
1．面板采用600*600mm全鋼防靜電活動地板，常溫常濕下地板絕緣電阻?100k?，均勻載荷?1000Kg/m2。
2．地板架高150mm。
3．地板防火性、密封性、隔熱性等符合ISO834及相關標準，




四、 生產周期
合同生效生產周期為20天，貨到安裝周期為5天。
五、 雙方責任與配合
(一)需方負責的項目：
1、屏蔽室外強、弱電系統的配置并引至屏蔽室相應位置。
2、屏蔽室安裝時需方提供臨時用電及必要的施工方便。
3、提供屏蔽室地線并至屏蔽室規定位置，接地電阻小于或等于1Ω；
(二)供方負責的項目：
1、屏蔽室的設計、制造、安裝及屏蔽室效能的保證。
2、供方安裝人員遵守需方有關規章制度，并做好防火安全工作。
六、 交付與驗收
1、工程完工后我方對屏蔽室進行調試交付甲方；
2、屏蔽室正式檢測由我方負責安排法定檢測單位，在15日內到現場負責驗收，費用由需方負責。
3、 驗收合格后確認本屏蔽工程達到合同要求，可以交付使用。
七、 工程保修及服務
1、工程活動部件保修一年，其他保修五年(以驗收合格之日起)，保修期內工程發生故障由供方負責免費維修(含所需零配件費、交通費、住宿費)。
2、保修期過后，供方終身負責維修服務。
八、 其它說明:
1、屏蔽室電源濾波器前端不能接漏電保護開關，但可以連接過載熔斷器，自動斷路器。

2、供方施工人員要嚴格遵守需方的有關工作制度 。
